Высокая производительность

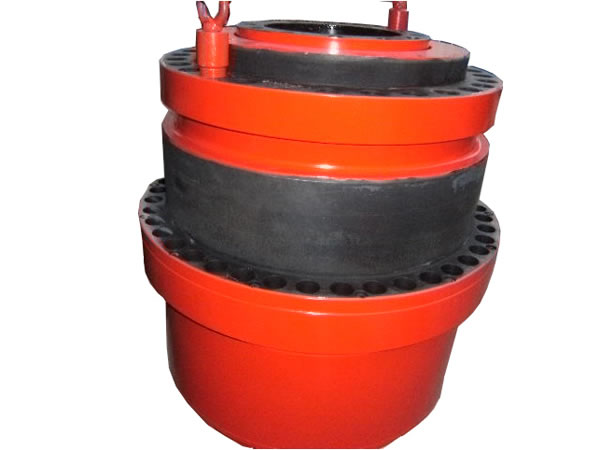

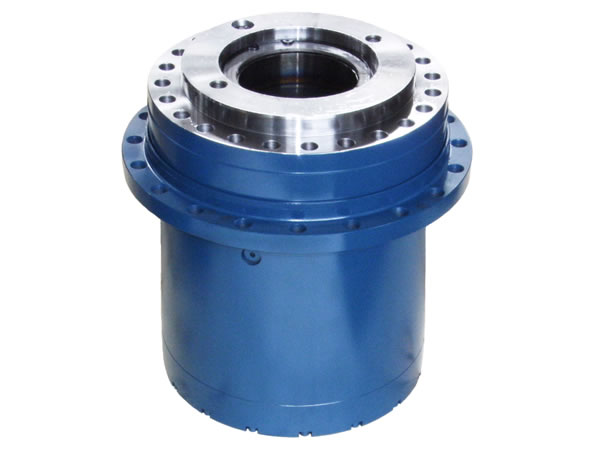

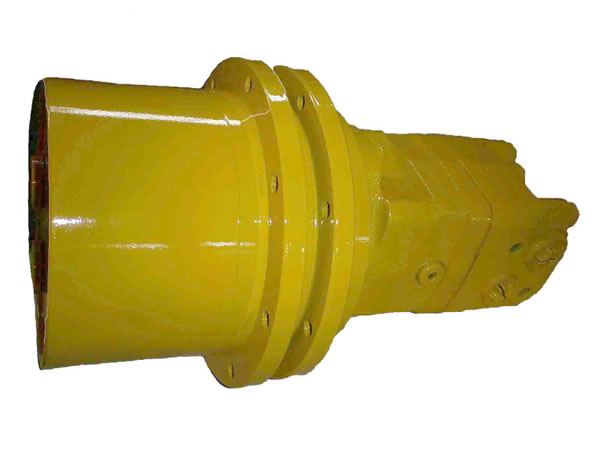

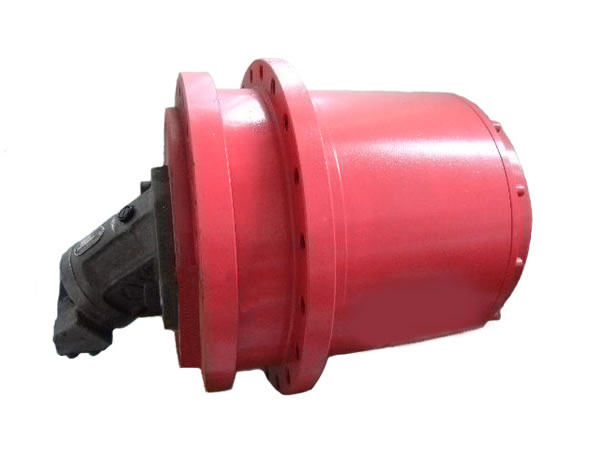

Планетарные редукторы гусеничного привода серии NB400T от NBPG являются специализированными системами трансмиссии для машин на гусеничном ходу. Данные редукторы оборудованы усиленным корпусом, имеют небольшие габариты и способны выдерживать высокую радиальную и осевую нагрузку.
Наши планетарные редукторы оборудованы встроенным мультидисковым ручным тормозом и предусматривают возможность подключения встраиваемого гидравлического двигателя. Тщательный подбор материалов и оптимизированный дизайн позволяют использовать наши редукторы в самых жестких эксплуатационных условиях. Планетарные редукторы серии NB400T оптимально подойдут для гусеничных шасси землеройных, буровых, дробильных и сортировочных машин.
Характеристики
1. Момент на выходном валу: 1000-450000Нм
2. Передаточное число: i=5.3-500
3. Устройство опоры: редуктор оборудован вращающимися фланцами корпуса, адаптированными под механизм гусеницы.
4. Поддерживаемые двигатели: аксиально-поршневые гидромоторы, орбитальные гидромоторы и другие.
5. Опции для гидравлического мотора: разгрузочный клапан, клапан удержания нагрузки.
6. Подшипники: система усиленных подшипников, поглощающих напряжение, прилагаемое кольцевой шестерней.
7. Тормоз: гидравлический.
8. Высокий крутящий момент и устойчивость к нагрузкам наших редукторов позволяют технике с легкостью ходить по пересеченной местности и преодолевать крутые уклоны.
9. Конструкция предусматривает возможность подключения встраиваемого двигателя.
10. Встроенный мультидисковый ручной тормоз, который не нарушает компактных размеров редуктора.
11. Стальная конструкция.
12. Простота обслуживания: отверстия залива и слива масла редуктора расположены рационально и удобно.
13. Переднее механическое уплотнение разработано специально для землеройной техники.
14. Технические показатели и монтажные размеры редукторов NB400T совпадают с параметрами моделей Rexroth GFT...T и Bonfiglioli 700C, что делает их отличной альтернативой данным редукторам.
| Модель | Макс. крутящий момент (Нм) | Передаточное число ( i ) | Макс. частота вращения (об/мин) | Тормозящий момент (Нм) |
| 1300 | 6.09 | 1000 | 130 | |
| 2000 | 6.2 | 1000 | 270 | |
| 5000 | 12.4-37.1 | 3500 | - | |
| 7000 | 15.4-40 | 3500 | 270 | |
| 10000 | 20-80 | 3500 | 270 | |
| 11000 | 26-57 | 3500 | 280 | |
| 17000 | 23-220 | 3500 | 430 | |
| 18000 | 28-140 | 3500 | 430 | |
| 24000 | 63-136 | 3500 | 430 | |
| 26000 | 38-136 | 3500 | 430-530 | |
| 36000 | 63-136 | 3500 | 530 | |
| 50000 | 62-177 | 3500 | 530 | |
| 60000 | 86-172 | 3500 | 610 | |
| 80000 | 76-186 | 3500 | 1200 | |
| 110000 | 81-215 | 3000 | 1200 | |
| 160000 | 87-255 | 3000 | 2000 | |
| 220000 | 123-365 | 3000 | 2000 | |
| 270000 | 166-364 | 3000 | 2000 | |
| 330000 | 161-306 | 2500 | 3000 | |
| 450000 | 296-421 | 2500 | 1700 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| NB | 413 | T | 3 | 139 | WO | A2FE63 | A |
1. NB: Ningbo Planetary Gearbox Factory
2. 413: Размеры редуктора, 400, 401, 402...417, 602, 603...615
3. T: Серия, T...для гусеничного привода, W...для привода лебедки, L...для колесного привода
4. 3: Кол-во ступеней, 1...одна ступень, 2...две ступени, 3...три ступени, 4...четыре ступени
5. 139: Передаточное число
6. WO: Присутствие/отсутствие тормоза, WO...без тормоза, нет обозначения...тормоз есть
7. A2FE63: Тип мотора
8. A: Обозначение вала двигателя, A...вал двигателя A, Z...вал двигателя Z
