Редукторы (Поворотные редукторы)

Высокая производительность

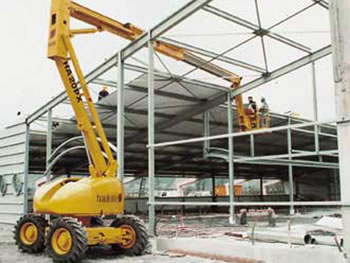

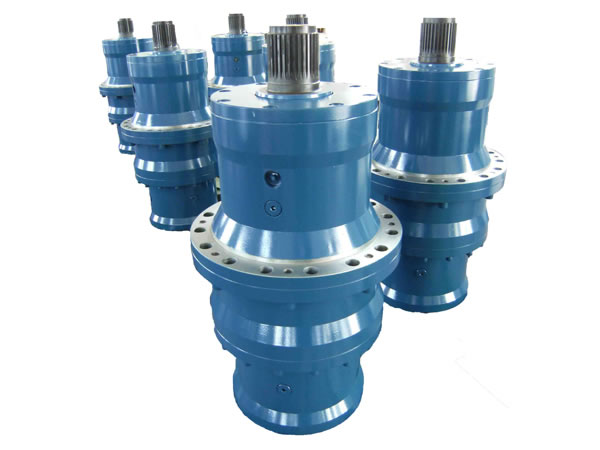

Планетарные редукторы поворота серии NB700S разработаны специально для поворотных приводов. Успешно применяемые для башенных кранов, бортовых и портовых кранов, ветровых генераторных систем и механизмов управления судами, данные поворотные редукторы можно использовать для любых целей, связанных с точным позиционированием. Наши редукторы поворота подойдут для выполнения наиболее требовательных задач при любых условиях окружающей среды.

Конструкция наших поворотных редукторов обеспечивает оптимальный крутящий момент и радиальную нагрузку для надежного зацепления ведущего и ведомого зубчатых колес. Для точности позиционирования, некоторые модели редукторов имеют эксцентричную конструкцию между осью ведущего зубчатого колеса и осью корпуса. Широкий выбор моделей с различными передаточными числами позволяет с легкостью подобрать редуктор в соответствии размерами и типом двигателя, а также целями применения.

Характеристики
1. Момент на выходном валу: 1000-180000Нм
2. Передаточное число: i=3.3-3000
3. Устройство опоры: поворотная опора (с фланцами).
4. Выходной вал: шлицованный или с нарезанной сателлитной шестерней; выходной вал оснащен усиленными подшипниками.
5. Поддерживаемые двигатели: аксиально-поршневые гидромоторы, орбитальные гидромоторы и электромоторы.
6. Опции для гидравлического мотора: разгрузочный клапан, клапан удержания нагрузки, тормоз.
7. Электрический тормоз: типа DC или AC.
8. Гидравлический тормоз: гидравлический парковочный тормоз

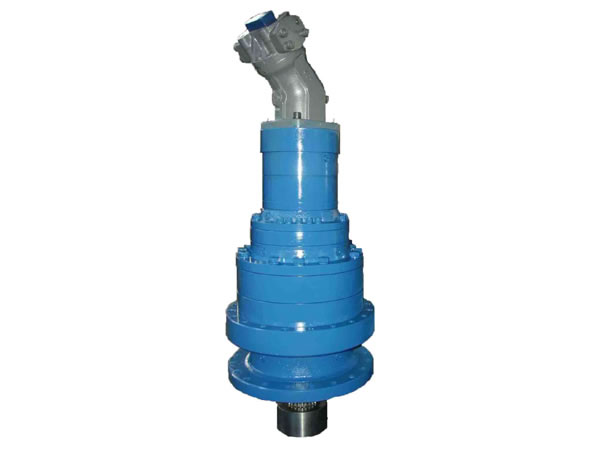

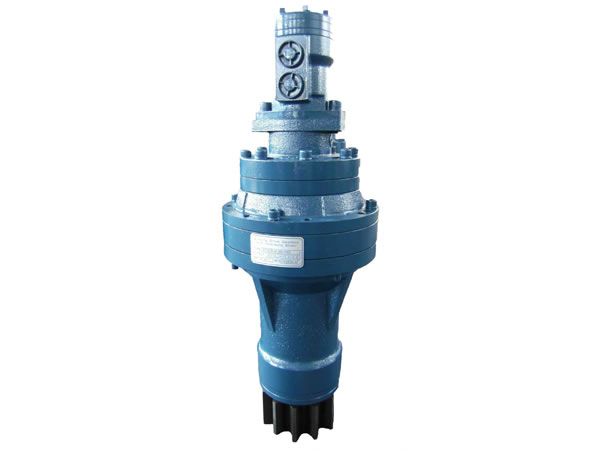

Поворотные редукторы серии NB700L
  • NB705L2
  • NB706L3 для привода наклона
  • NB709AL
Технические параметры и монтажные размеры редукторов поворота серии NB700L соответствуют моделям от Bonfiglioli серии 700T:
Модель Макс. крутящий момент (Нм) Передаточное число
( i ) 		Макс. частота вращения
(об/мин) 		Тормозящий момент
(Нм)
Экскаватор Кран
NB700L 1000 1200 3.38-32 3500 50-400
NB701L 1800 2400 3.38-32 3500 50-400
NB703AL 2500 3500 12-175 3500 50-400
NB705AL 5000 6500 12-175 3500 50-400
NB705L 5000 6500 12-175 3500 50-400
NB706AL 7700 12000 13-143 3500 50-1000
NB706L 7700 12000 13-143 3500 50-1000
NB707AL 10500 16500 13-256 3500 50-1000
NB707L 10500 16500 13-256 3500 50-1000
NB709AL 16000 26000 13-256 3500 50-1000
NB709L 16000 26000 13-256 3500 50-1000
NB711AL 32000 45000 14-223 2500 400-3200
NB711L 32000 45000 14-223 2500 400-3200
NB713L 40000 55000 50-276 2500 400-1000
NB715L3 70000 80000 54-242 2500 850-3200
Поворотные редукторы серии NB700L соответствуют по своим параметрам следующим моделям от компании Trasmital Bonfiglioli:
700T1F 701T1F 703T2F 705T2F 705T2L 706T2N 707T2N
709T2N 710T2N 711T2C 711T2F 713T3N 715T3N 　

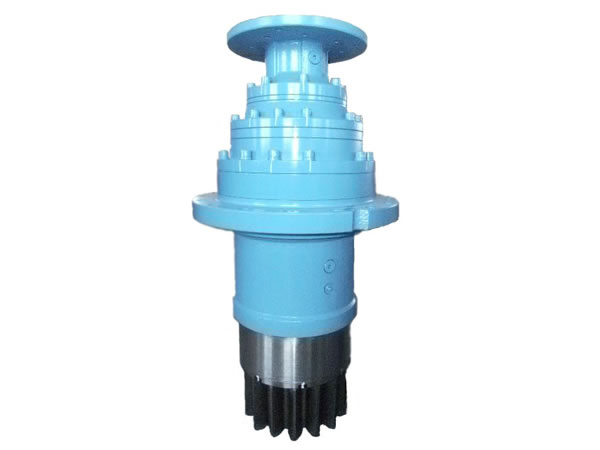

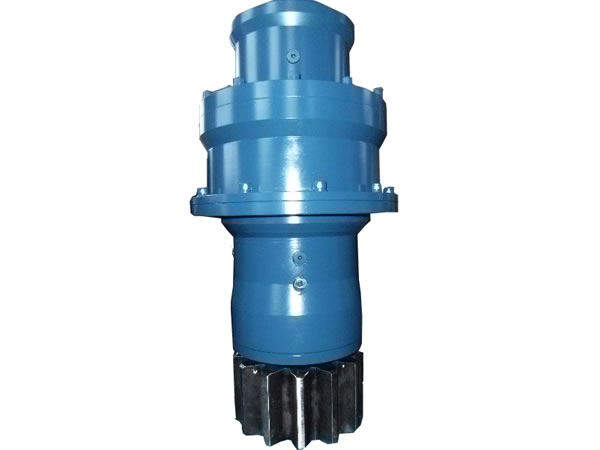

Поворотные редукторы серии NB700S
  • NB706S2
  • NB706S2
Технические параметры и монтажные размеры редукторов поворота серии NB700S соответствуют моделям от Rexroth серии GFB:
Модель Макс. крутящий момент (Нм) Передаточное число
( i ) 		Макс. частота вращения
(об/мин) 		Тормозящий момент
(Нм)
Экскаватор Кран
NB706S 7700 10000 20-106 3500 400-1000
NB707S 10500 16500 25-134 3500 400-1000
NB709S 16000 26000 20-144 3500 400-1000
NB710S 18000 29000 36-52 3500 400-1000
NB710BS 23000 35000 110-176 3500 400-1000
NB710DS 27800 48500 32-181 3500 400-1000
NB714S 45000 68300 63-187 3000 600-2000
NB715S 65000 93300 63-212 3000 600-2000
NB716S 120000 - 63-1500 2500 600-2000
NB717S 180000 - 63-1500 2000 600-2000
Наши планетарные редукторы, лебёдочные редукторы, редукторы колесного и гусеничного привода могут быть альтернативой следующим моделям от Bosch Rexroth:
GFB09T2 GFB17T2 GFB17T3 GFB24T3 GFB26T2 GFB36T3 GFB40T2
GFB50T3 GFB60T2 GFB60T3 GFB80T3 GFB110T3 GFB110T4 　

Примечание: Наши планетарные редукторы, редукторы колесного, гусеничного и лебёдочного привода имеют монтажные размеры, абсолютно соответствующие моделям от Bosch Rexroth, и практически идентичные технические показатели. Поэтому наши редукторы станут отличной заменой соответствующим моделям от Bosch Rexroth.

Подробные монтажные размеры и технические параметры редукторов
Серия NB700S и NB700L

Аналоги по брендам
Trasmital Bonfiglioli Brevini Riduttori Bosch Rexroth Comer Industries Reggiana Riduttori Rossi Zollern
